안개경보시스템
안개에 따른 가시거리를 산출하여 짙은 안개로부터 운전자의 시선을 유도하는 시설입니다

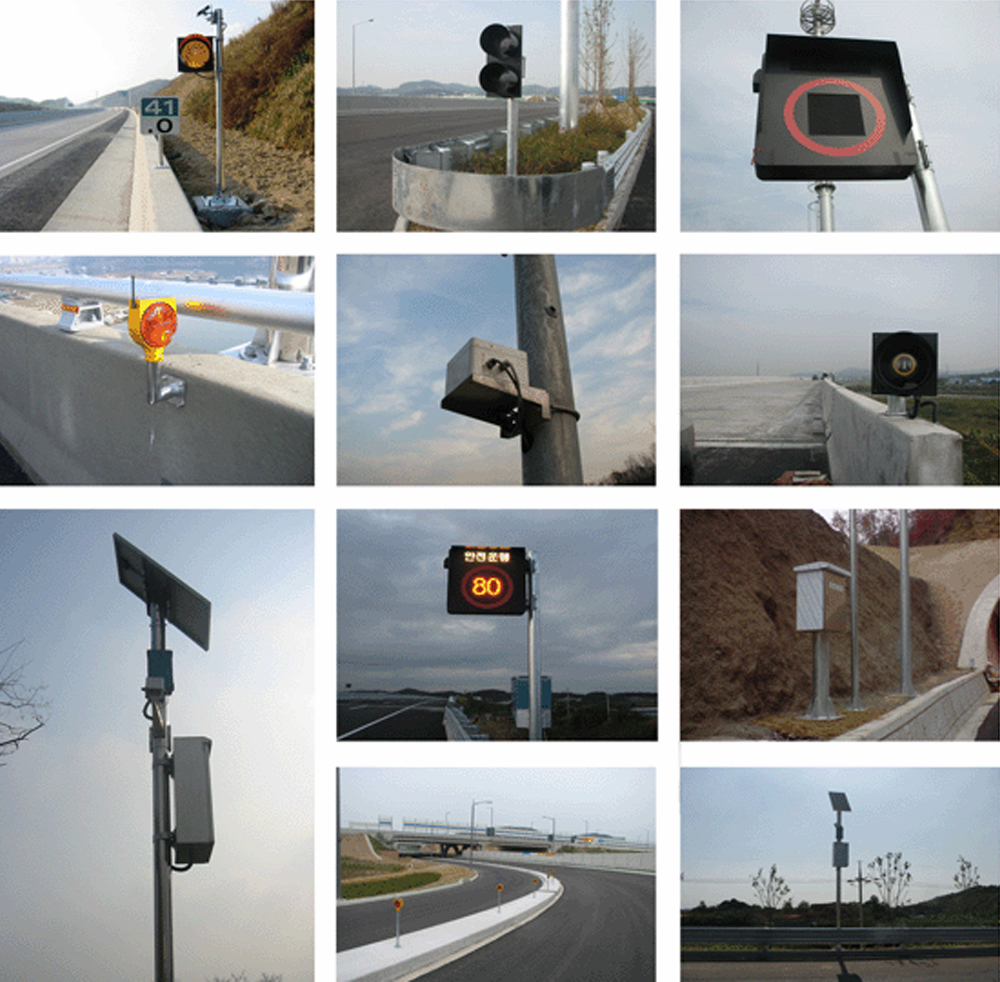

안개상습지역인 교량, 강변도로, 골자기도로 등 도로의 중앙선과 차선을 안개 표시등으로 표시해 주는 것을 특징으로 하며, 상습 안개지역의 짙은 안개로 인한 차량 다중 추돌사고를 막기 위한 교통안전시설물 중 도로 날씨 정보 시스템 Road Weather Information Systems (RWIS)입니다. 안개 감지기는 초정밀 광학기기로써 오동작이 없으며 눈ㆍ비도 측정하여 감속을 유도합니다. 안개에 따른 가시거리를 산출하여 시선유도 시설을 설치하여 짙은 안개로부터 운전자의 시선유도를 목적으로 하는 시설입니다.
안개의 악천후 일기에 자동 점멸하여 운전자의 시인성을 극대화하여 안전운행을 유도 합니다.
안개 상습지역인 경우 짙은 안개로 인하여 다중추돌사고를 방지하기 위하여 도로를 폐쇄 하고 우회도로로 유도하는 경우가 있습니다. 이러한 판단을 내리는데 필요한 데이터를 네트워크로 구성하여 종합적 판단을 결정 할 수 있도록 도와 줍니다.
상습안개지역에 전원이 없어도 독립적 전기(솔라 시스템)을 사용함으로 인하여 유지보수 및 설치가 용이합니다.
발생한 안개 데이터를 수집 할 수 있으며 안개 빈도 밤과 낮 계절 연간 데이터를 저장 할 수 있으며 시스템 이상 유무를 관리하기 위해서 유무선 데이터(CDMA방식)를 이용하여 운영자나 제조사가 원격 관리 감독 할 수 있으며 도로 정보 시스템(AVHS)에 필요한 데이터를 공급 할 수 있습니다.
-
Sensor (센서부)
- 안개센서 (안개로 인한 가시거리,밀도 강우량,강설량 제공)
-
Control (처리부)
- 데이터 로거 (노면, 안개 및 기상센서의 자료처리)
-
Display (현장표현부)
- LED 경보등(유 RF무선 방법으로 현장자동운영)
- 조명등 설치(안개로 인한 시야 확보함)
- 가로등 제어 (기 설치된 가로등을 새벽안개경우 자동 점등함)
-
Communicate (통신부)
- 모뎀 (통신여건에 따라 종류 선택 - 광 모뎀, CDMA등)
- HUB 등
-
Control office (종합상황실)
- 운영PC(워크스테이션) (노면, 안개, 기상상황 및 경보상황 표출, 시스템 운영)
-
e.t.c (기타)
- 전원 (일반전원 및 태양전원)
- 전광판 ( LED 및 PDP전광판)
- 구조물 (설치 타워, 접지 등)
| 종류 | 용량 | 포맷 | 다운로드 |
|---|---|---|---|
| 안개경보 시스템 설명서 | 1.65MB | (.pdf) | Download |
