도로/교통 ITS
레이더 과속방지시스템 (DFS)
Radar Detection Feedback Speed
시스템 특징
레이더 과속방지시스템은 차량에 속도를 통제할 수 있는 제품으로 실기간으로 도로운행중인 운전자에게 속도를 표시하는 표시부와 레이더를 이용하여 일정검정 영역에서 운전자에게 과속정보를 제공함으로 운전자의 속도가 제한속도를 초과하는지 속도를 표시하고 초과시 경고 목적으로 색상 및 점멸 함으로 경고지시를 표현하는 장치입니다.

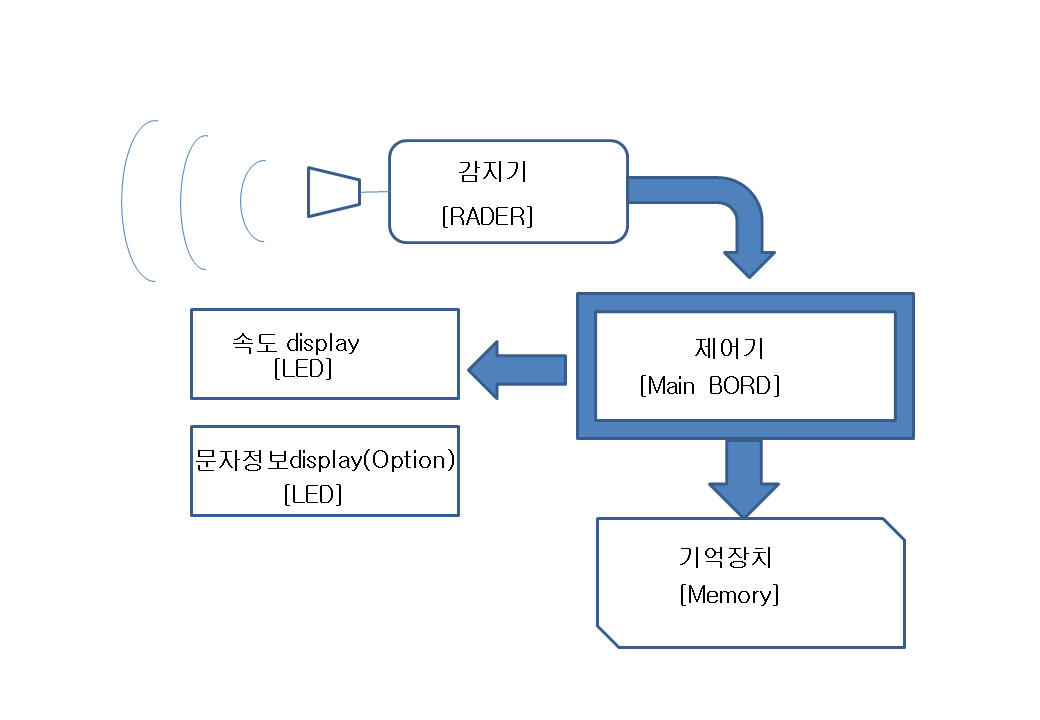

■ 시스템 블록 다이어그램 (Block Diagram)
■ 규격 / Specification
| 모델 Model | 단주식 | 내민식 |
| 표지크기 Size | W: 900mm × H: 2,000mm | W: 2,000mm × H: 1,500mm |
| 제어함크기 Size | W: 690mm × H: 605mm × D: 80mm | W: 690mm × H: 605mm × D: 80mm |
| LED Module 구성 | -속도부 : 7-SEGMENT Type 3Color(3자리 표시) | -속도부 : 7-SEGMENT Type 3Color(3자리 표시) -정보표지 : 200*200 3Color(1단7열) 옵션 |
| 속도감지센서 | -Rader : k-밴드 24.15GHz -검지범위 : 150m -차량속도 : 10~300 Km/h -차선검지영역 : 최대 4차선 |
-Rader : k-밴드 24.15GHz -검지범위 : 150m -차량속도 : 10~300 Km/h -차선검지영역 : 최대 4차선 |
| 태양전지 전원부 | -태양전지 : 100W -축전지 : 12V / 100A -축전지함 : Steel 400*300*200mm |
-태양전지 : 200W -축전지 : 12V / 200A -축전지함 : Steel 400*300*200mm*2EA |
| 구조물 | -강관: Ø114 * H: 4.7m | -강관: Ø216 * H: 7.8m / ARM 4m |
| 인터페이스 | 직접연결, LTE, Ethernet, RS485, RF무선, GPS | 직접연결, LTE, Ethernet, RS485, RF무선, GPS |
| 원격제어 Control | 원격제어프로그램에 의한 제어 및 모니터링 | 원격제어프로그램에 의한 제어 및 모니터링 |
■ 도면 / Drawing

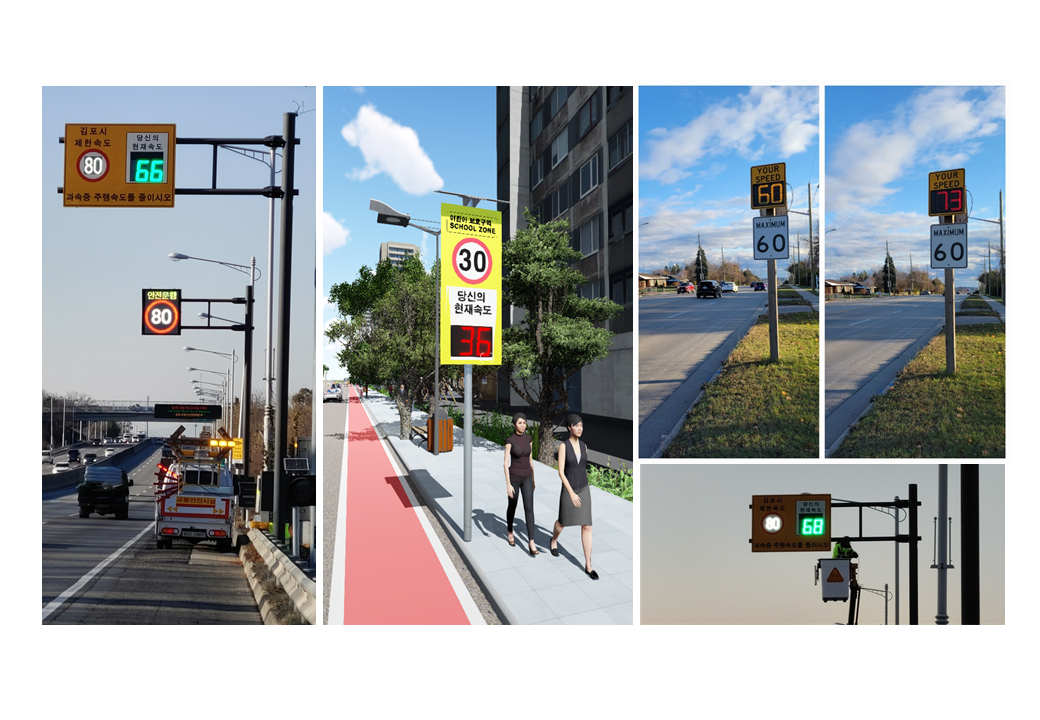

■ 현장설치 사진 / Photo
■ 세부 문서 다운로드 / Document Download
| 종류 | 다운로드 |
|---|---|
| 제품설명서 | Download (.pdf) |
