도로/교통 ITS
가변형교통안전표지 / Full전광판형 (VSL)
Variable Speed Limit
시스템 특징
본 시설은 비·안개·눈 등 악천후가 잦아 교통사고가 많이 발생하 거나 발생 가능성이 높은 곳, 교통 혼잡이 잦은 곳 등 제한속도를 가변적으로 운영하고, 기타 주의 표지 등을 상황에 맞추어 표출할 필요성이 있는 도로에 설치하는 가변형 교통안전표지의 제품 입니다.

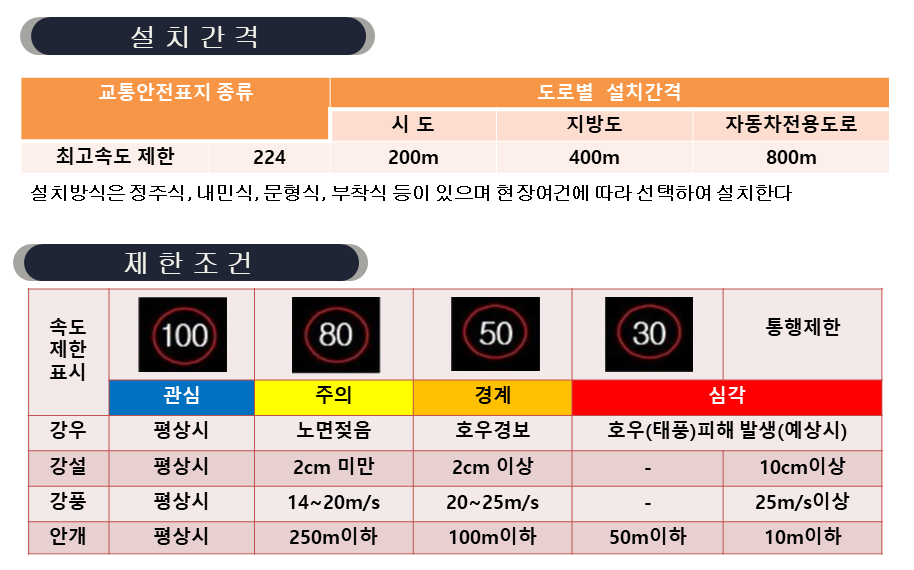

■ 제어운영조건(Control Flowchart)

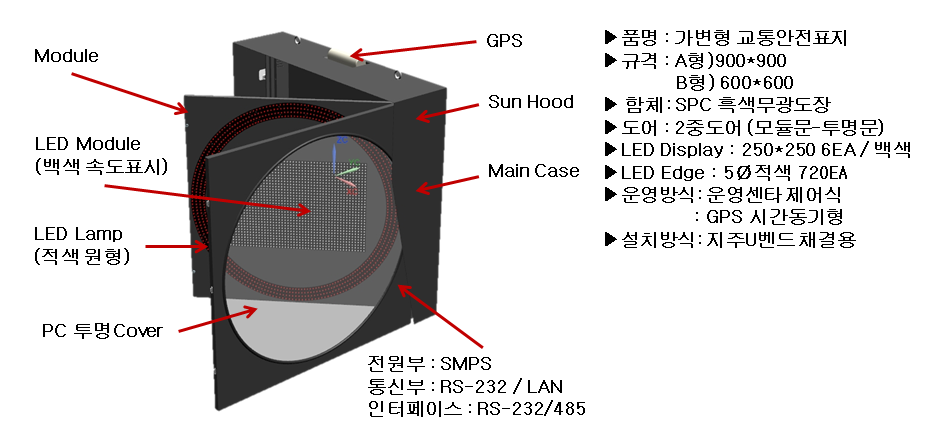

■ 조립도(Assembly Drawing)

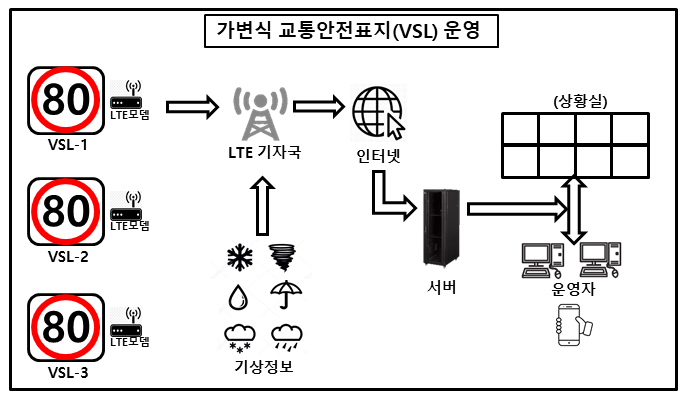

■ System Flowchart
■ 규격 / Specification
| 모델 Model | VSL-10-15 | VSL-09-09(전광식) |
| 크기 Size | H1,500mm × W1,000mm | H1,000mm × W1,000mm |
| LED Module 구성 | 정보부 : 250*250 3Color(1단4열) 문자형 속도부 : 250*250 White Color(2단3열) |
속도부 : 300*300 Full Color(3단3열) 속도 / 문자 / 도형 |
| 전광판 광도제어 | 수광센서 (4..4만Lux) 주야간 광도제어 | 수광센서 (4..4만Lux) 주야간 광도제어 |
| 제어부 | CPU 32bit - R.G Color 제어보드 | CPU 32bit - Full Color 제어보드 |
| 인터페이스 | 직접연결, LTE, Ethernet, RS485, RF무선, GPS | 직접연결, LTE, Ethernet, RS485, RF무선, GPS |
| 전원 | AC220V / 400W(Max) | AC220V / 600W(Max) |
| 원격제어 Control | 원격제어프로그램에 의한 제어 및 모니터링 | 원격제어프로그램에 의한 제어 및 모니터링 |
| 성능시험 | -경찰청 지침에 따른 시험 | -도로교통공단 시험-필 -직접생산증명서-필 |

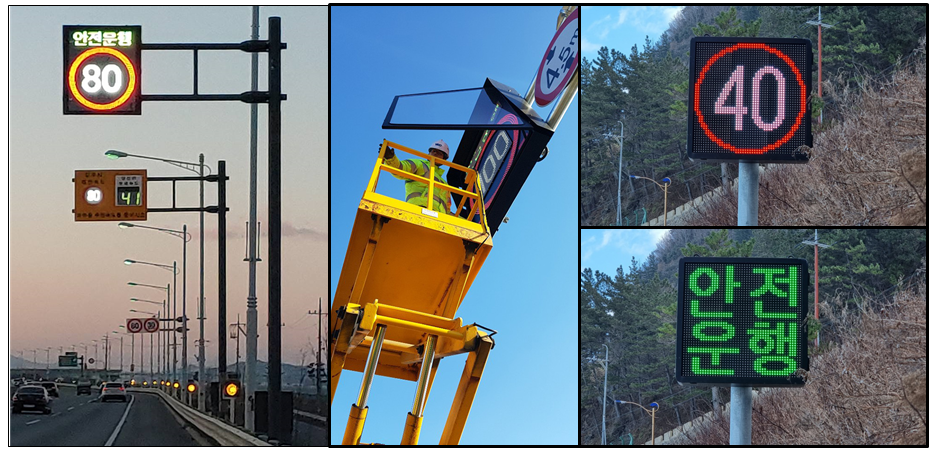

■ 현장설치 사진 / Photo
■ 세부 문서 다운로드 / Document Download
| 종류 | 다운로드 |
|---|---|
| 제품설명서 | Download (.pdf) |
