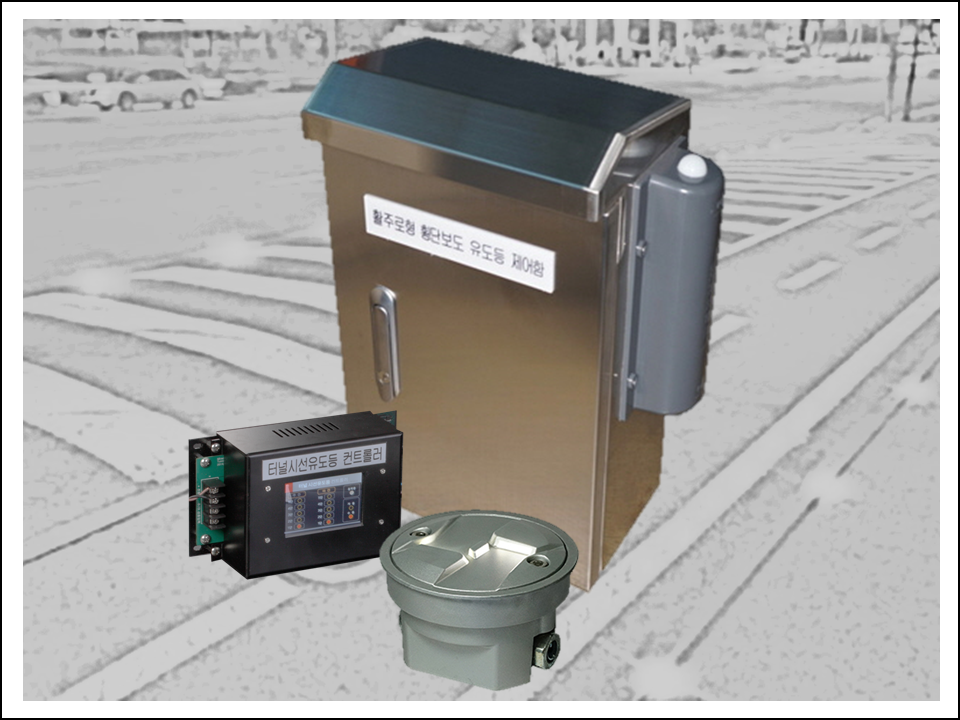

유도등제어함

유도등제어기 ms-125CR-B은 option형으로 보다폭넓은 기능으로 선택적으로 현장조건에 맞추어 기능을 발휘합니다. 제어함은 활주로 횡단보도 유도등의 주 메인장치이며 유도등과 케이블로 연결되어 전원과통신이 동시에 이루어지는 무극성 2Line 방식입니다. MS-125CR-B는 메인컨트롤로 로서 유도등의 점.소등 PLC밝기조절 10단계 및 점멸방식2단계, 전원공급, 조도센서, GPS, RF모뎀,등등 외부 통신접속에 이르기까지 "Iot" 기반의 다양한 제어정보를 제공하는 스마트한 제어기 입니다. 현장에 유지보수를 위한 원격모니터링을 통한 이상유무를 파악하여 효율적으로 관리 및 제어가 가능한 컨트롤러 입니다..

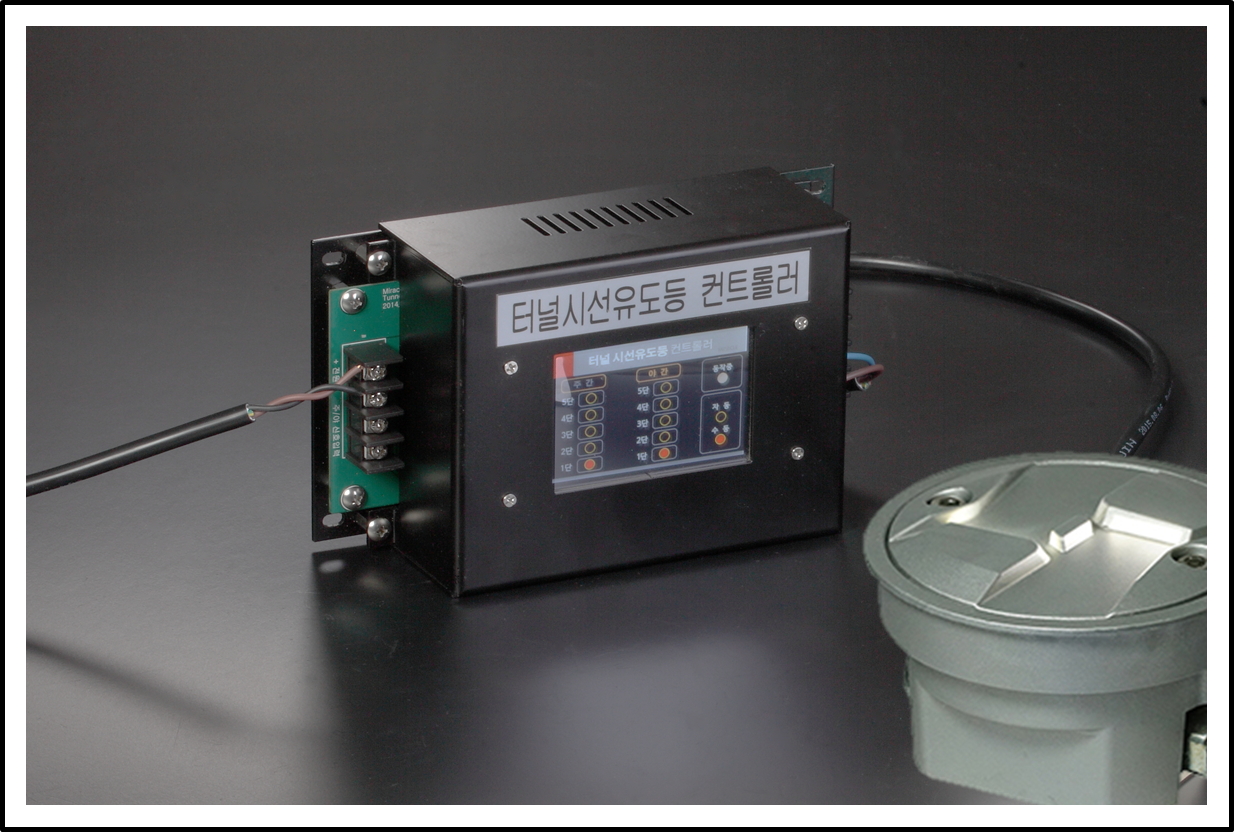

Controller 기능

Controller는 32bit CPU, 3.5inch TFT LCD Touch Panl, 2ch출력(PLC:Power-Line Communications), GPS receiving, photo seneor, RF Modem, LTE Modem,등등에 기능을 가지고 있는 Smart한 Controller 입니다.

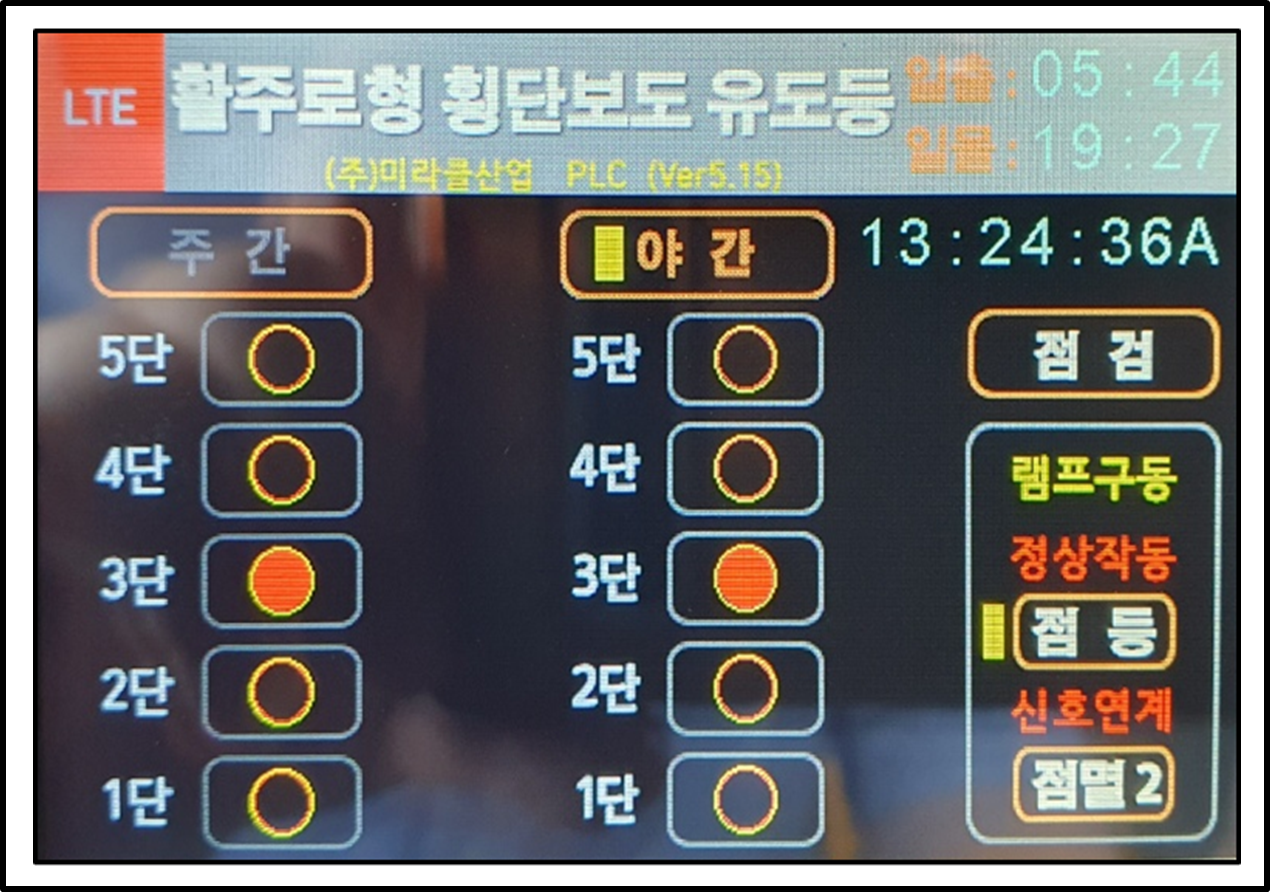

TFT LCD Touch Panl

3.5inch TFT LCD Touch Panl은 image로 표현하여 누구나 알아볼수 있도록 구현되어 있으며 10단계 밝기조절 점멸-점등선택 GPS시간동기로 365일 일몰일출 시간설정 신호등연계 통신기기 상태정보등 3page 설정 및 표출되어 있습니다.

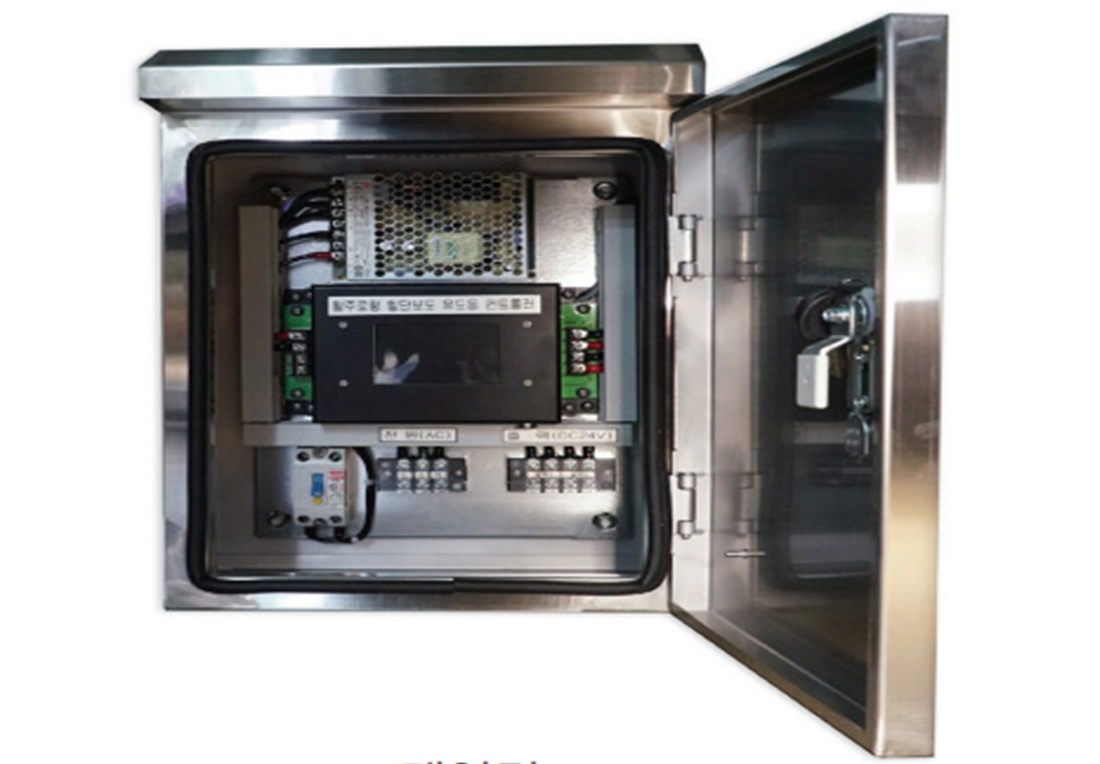

Controller 구성

Controller의 구성으로 입력전원은 단상220VAC, 외함은 옥외형재질의 SUS304로 방수-방진-오염차단 형태의구조. 주 회로장치(main circuit), 고정브라켓, 누전단기(ELB), 전원공급장치(SMPS), 터미널블럭(T/B), 시건장치(locking)등으로 구성됩니다.

Specification

"제어함의 구성은 옵션조건에 따라 변경되어질수 있습니다".

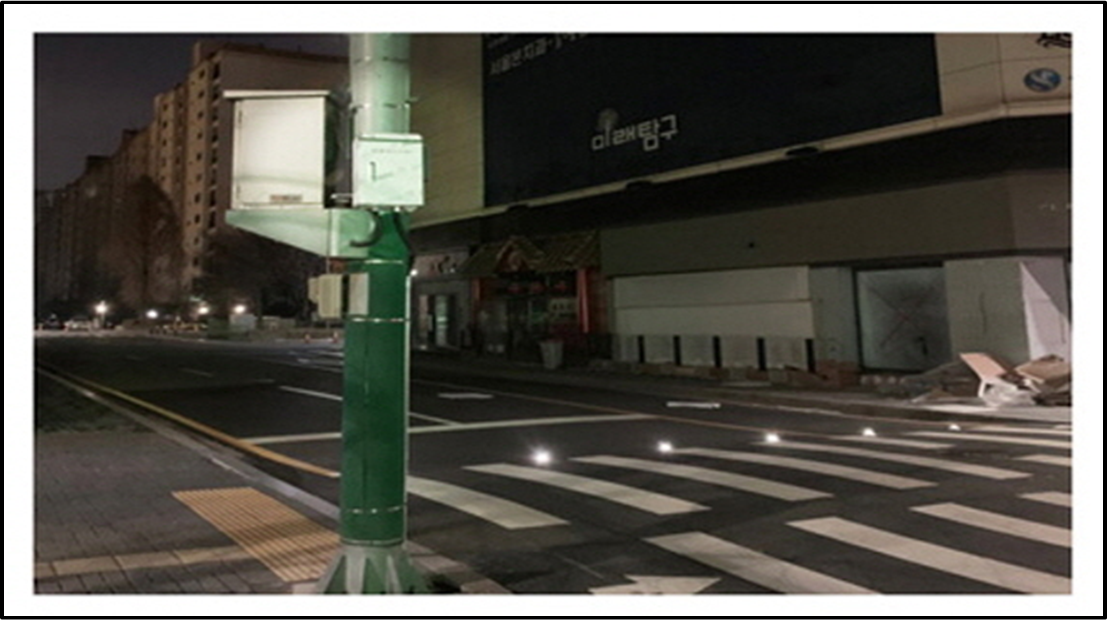

installation

제어함은 설치되어질 횡단보도유도등과 근접하게 설치되어저야 하며 신호등지주, 가로등주, 별도의지주 상부(약 H:2m)에 설치되도록 하며 보행자 보행에 불편이 없도록 해야한다. 제어함은 철밴드로 상하로 고정한다. 인입케이블은 함의 하부로 인입하고 출력케이블은 Steel pipe로 지주에 고정 지면으로 내려와 매립되어지도록 하여 케이블이 노출되지 않아야 한다.

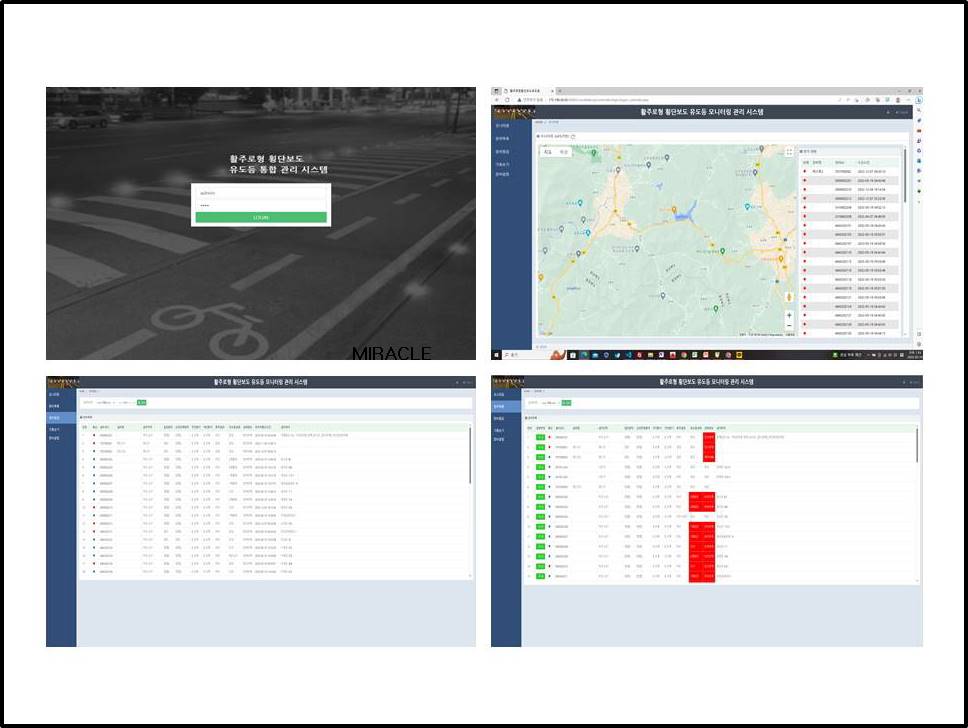

원격제어모니터링프로그램(Option)

원격제어모니링프로그램은 관리자가 현장장비에대한 설정 및 이상유무를 확인하는경우 유지관리가 용이한 프로그램입니다. 설치장소가 많아짐으로 인하여 관내 설치된 곳의 현장상태를 점검해야하는 경우 전체이상유무를 확인하고 지도에서 표출되어 위치파악이 용이하여 설정변경 및 장비 이상유무 판별 기능으로 유지보수가 용이하도록 하는 프로그램 입니다. 운영PC 및 핸드폰에서도 확인이되어 웹이지원되는 곳이면 어느 지역에서도 확인가능합니다.

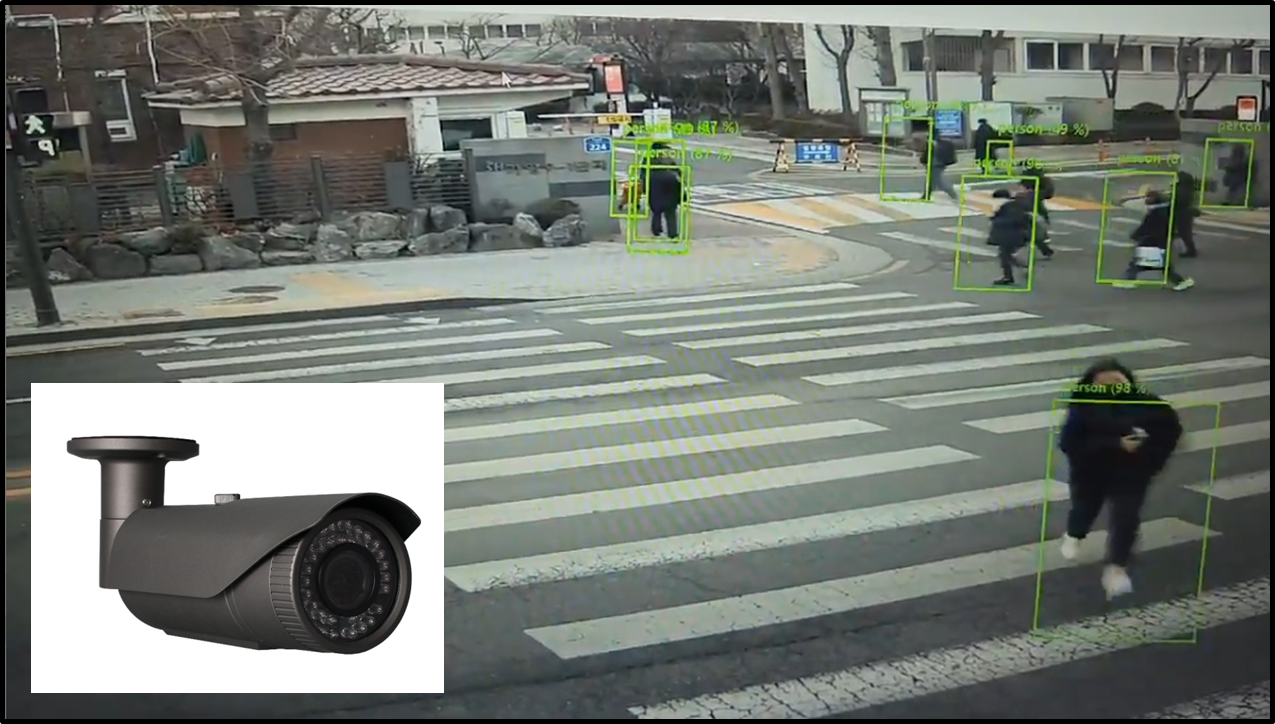

인체감지센서 Camera(Option)

인체를 감지하는 image sensor로 영상으로 판별하는 알고리즘을 내장한 Camera 입니다. 횡단보도에 사람이 감지되면 유도등이 동작하도록 설정할경우 사람만을 판별하거나 또는 차량만을 검지하고자하는 경우 이에 따른 알고리즘 데이터를 사용합니다, Spec은 Image Sensor:SonyIMX415, Resolution:Up to 8MP UltraHD, Night Vision:up to 98ft, Min-lilumination: 0.01Lux.
