기상센서
VENTUS-X-UMB
통합형 초음파 풍향/풍속센서

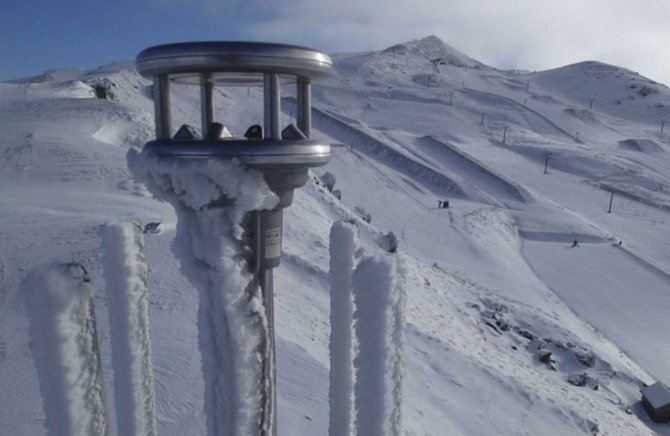

정확한 바람 센서는 풍속과 풍향을 결정하기 위해 런타임 미분 방법을 사용합니다. 순간 값, 벡터 및 스칼라 평균, 바람의 최대 돌풍 및 풍향, 최대/최소 값 및 가상 온도에 대한 출력을 제공합니다. 직렬 또는 아날로그 인터페이스를 통한 데이터 출력은 상업적으로 이용 가능한 수문 기상 데이터 로거 및 PLC 시스템에 대한 Lufft Ventus의 호환성을 제공합니다. 자동 히터는 매우 열악한 환경 조건에서도 안정적인 작동을 보장합니다.
■ 규격 / Specification
| 제품형식 | 초음파 풍향/풍속 외 |
| 측정종류/형식 | • 초음파 풍향 : 0 ... 359.9 ° • 초음파 풍속 : 0 ... 90 m/s • 초음파 온도 : -50 ... 70 °C • 기압(MEMS Cap) : 300 ... 1200 hPa |
| 정확도 | • 초음파 풍향 : ±2° RMSE >1.0m/s • 초음파 풍속 : 0...65m/s의 경우 ±0.2m/s 또는 판독값의 ±2% RMS(둘 중 더 큰 값) - 그렇지 않은 경우 ±5% • 초음파 온도 : ±2.0 °C(히터가 없고 햇빛에 노출되지 않았거나 바람이 4m/s를 초과하지 않음) • 기압(MEMS Cap) : ±1.5hPa |
| 출 력 | • 아날로그 출력 : 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V, 2 ... 10 V,
2 ... 2,000 주파수 • 디지탈출력 : RS-485 semi- / full duplex, isolated / Baud rate 1200 - 57600 |
| 전 원 | • 12 - 24 VDC / 1.2 VA, without heating • with heating : 24 VDC / 240 VA (140 VA + 100 VA) |
| 동작온도 | • -40 ... 60 °C |
| 외형 재료 | • Aluminium, seawater - proof |
| 방수등급 | • IP68 |
| 크기 / 중량 | • Ø150mm , H: 170mm / 1.62 kg |
| TEST | • Jarring test. According to IEC 60945 • Corrosion test. According to MIL-STD-810 Method 509.3 • Ice-free test. According to MIL-STD-810F Method 521.2 • HALT Highly Accelerated Life Test • Maximum operating height. 3500 m |
| 제조원 | • Lufft |
